Fundamenty elektrowni wiatrowych

Specyfika pracy turbin wiatrowych sprawia, że ich fundamenty muszą przenieść na podłoże znaczne momenty wywracające przy niewielkim udziale obciążenia pionowego. Cechą charakterystyczną obciążenia wieży wiatrowej jest bardzo wysoki udział obciążeń zmiennych krótkotrwałych w całości obciążenia. Wymagania technologiczne związane z prawidłowym funkcjonowaniem turbiny narzucają istotne ograniczenia dla przemieszczeń fundamentu.

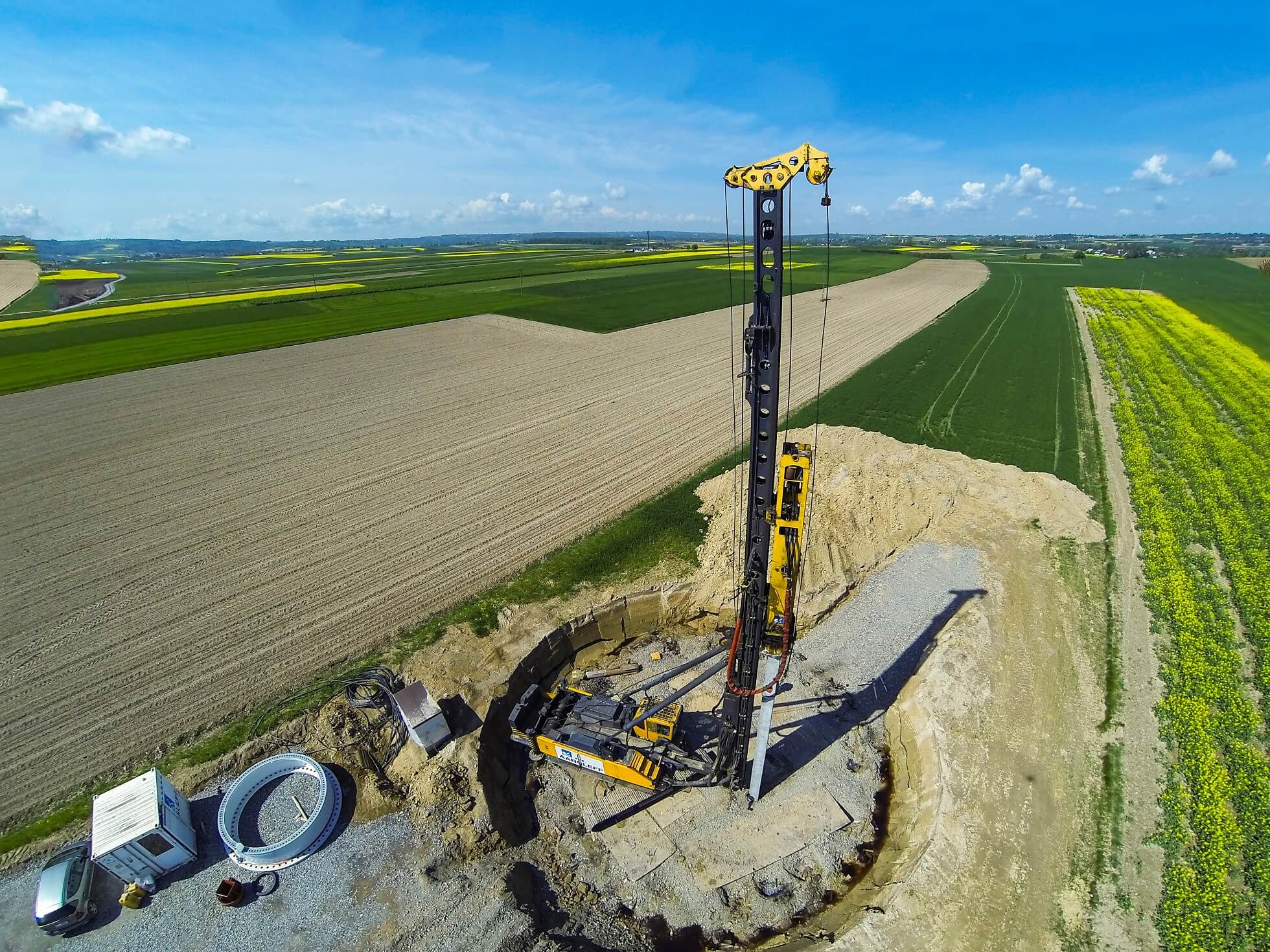

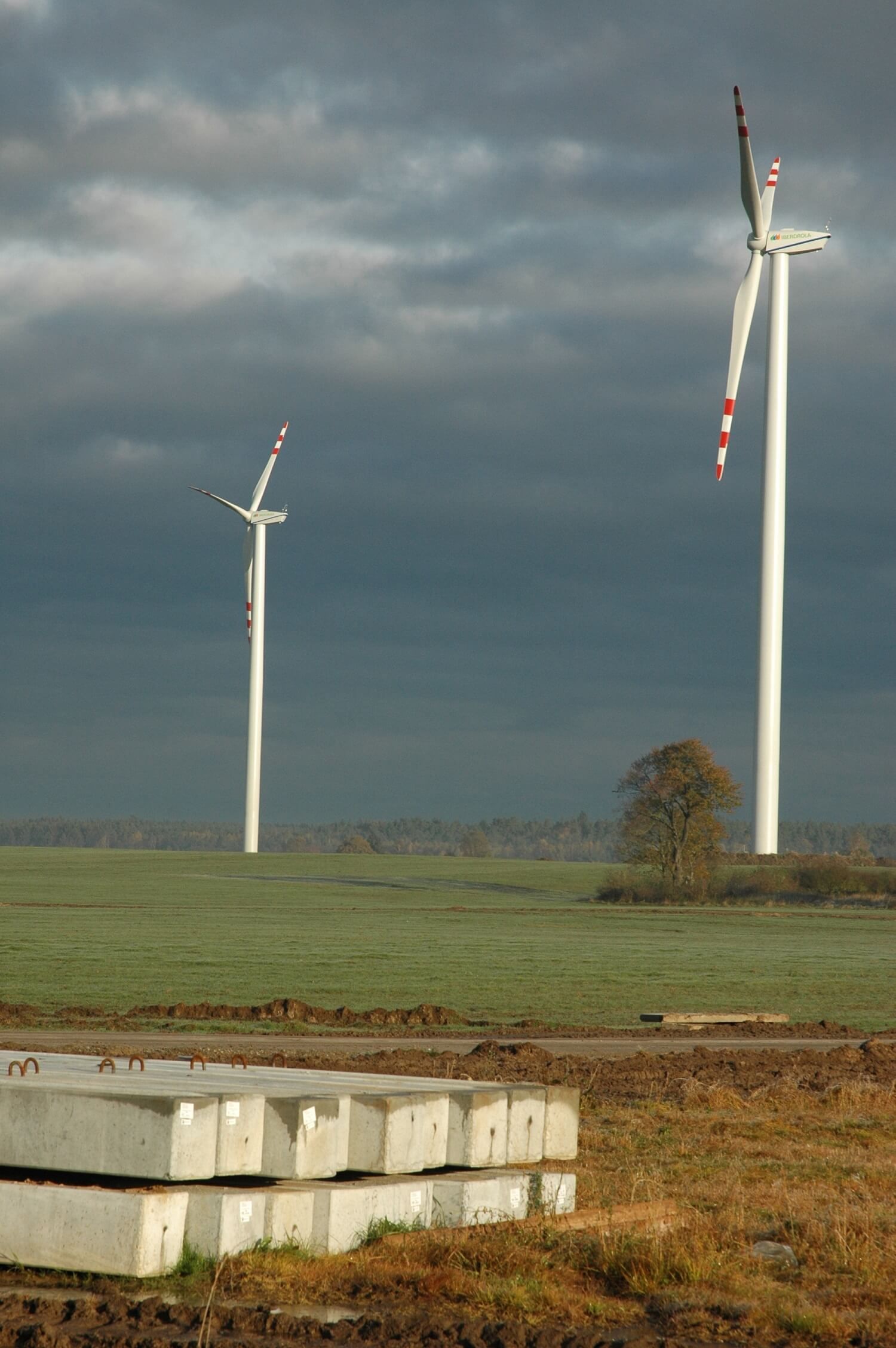

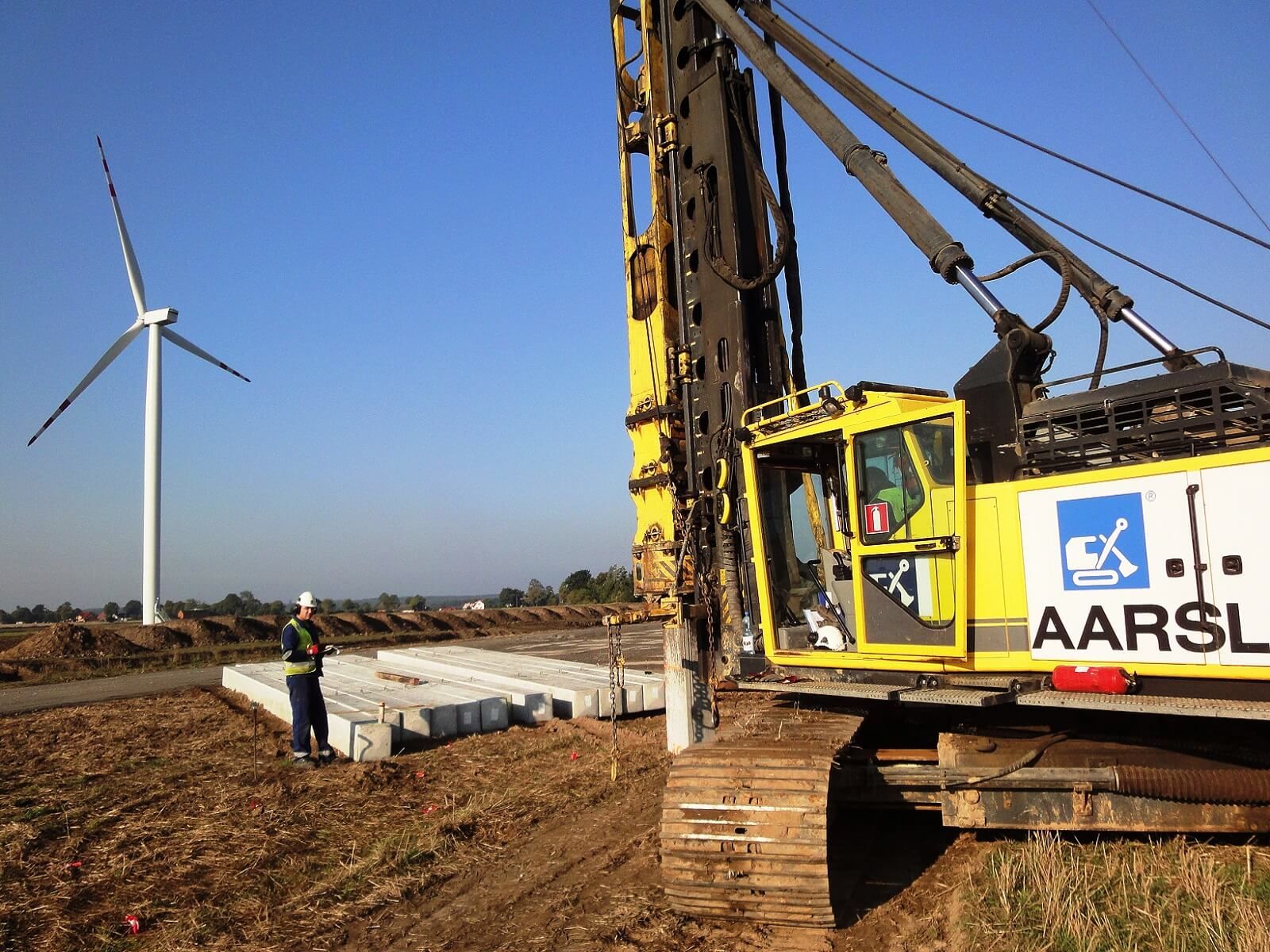

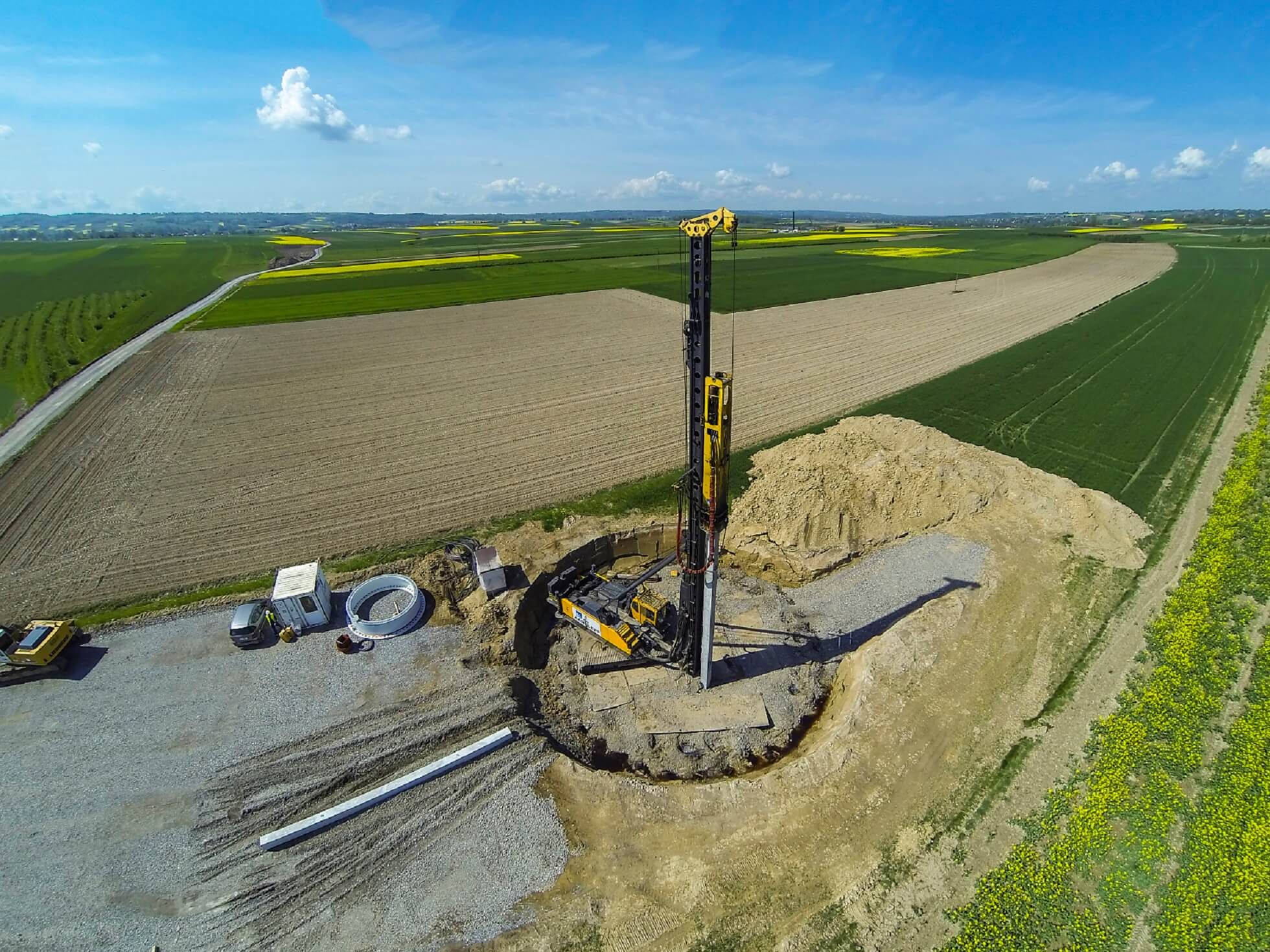

Praktyka pokazuje, że w naszym kraju turbiny wiatrowe najczęściej montowane są na okrągłym fundamencie żelbetowym podpartym jednym lub dwoma rzędami pali pogrążonymi na planie okręgu. Zastosowanie pali wbijanych optymalizuje posadowienia elektrowni technicznie i ekonomicznie; co więcej, fundament wykonany w technologii pali prefabrykowanych wbijanych jest zdolny do przenoszenia obciążeń bezpośrednio po zakończeniu robót palowych - skraca się więc czas realizacji inwestycji.




Podstawą doboru właściwego rozwiązania fundamentu turbiny jest prawidłowe rozpoznanie warunków gruntowo-wodnych. Standardem firmy Aarsleff w przypadku braku właściwego rozpoznania podłoża jest wykonywanie dodatkowych badań geotechnicznych. To działania niezbędne do zaprojektowania optymalnego fundamentu. Dalej - umożliwiają one uniknięcie wielu problemów oraz skrócenie czasu realizacji robót fundamentowych. Podłoże badamy głębiej niż wynosi długość projektowanych pali. Najlepsze dane do projektowania zapewnia rozpoznanie warunków gruntowych przez wiercenie uzupełnione sondowaniami, w których wytrzymałość gruntu określona jest bezpośrednio (in situ). Najczęściej w praktyce wykorzystujemy sondowania statyczne CPT/CPTu.




Kilka pierwszych wbitych pali poddajemy kontroli nośności pod próbnym obciążeniem. Pozwala to, rzecz jasna, na zminimalizowanie ryzyka geotechnicznego i dobór optymalnego rozwiązania dla danego fundamentu palowego. W trakcie robót palowych bieżącej kontroli poddawane są kolejno wbijane pale konstrukcyjne.
