Renowacja rękawami utwardzanymi na miejscu za pomocą pary

AARSLEFF Sp. z o.o. specjalizuje się w projektowaniu i wykonawstwie renowacji sieci kanalizacyjnych z wykorzystaniem technologii rękawa utwardzonego na miejscu z zastosowaniem gorącej pary.



PRODUKCJA

Wykładziny renowacyjne AARSLEFF (Rękawy AARSLEFF) utwardzane gorącą pary składają się z wielowarstwowego poliestrowego filcu igłowego z włókien poliestrowych lub polimerowych, szklanych lub ich kombinacji nasączonych żywicą z powłoką odporną na wysokie temperatury tzw. membraną wewnętrzną. Każdy rękaw jest produkowany indywidulanie do konkretnej instalacji w naszej fabryce w Dani posiadającej certyfikat ISO. Podstawowymi elementami wykładzin renowacyjnych są:

  • membrana zewnętrzna, tzw. preliner (folia PE, PP lub PU),
  • włóknina (nośnik) z włókien poliestrowych  lub włóknina (nośnik) z włókien polimerowych, szklanych lub ich kombinacji, nasączona żywicą poliestrową (UP) lub epoksydową (EP) lub winyloestrową (VE),
  • membrana wewnętrzna (folia ochronna PA, PE, lub PU).

Laminat filcowy składa się z 1-7 warstw; każdy jest zszyty razem szwem podłużnym. Aby zapewnić jednorodność laminatu, szew jest przemieszczany między poszczególnymi warstwami. Warstwa zewnętrzna jest pokryta polipropylenem (PP) i stanie się po instalacji metodą inwersji nową ścianką wewnętrznej rury poddawanej renowacji.

INSTALACJA

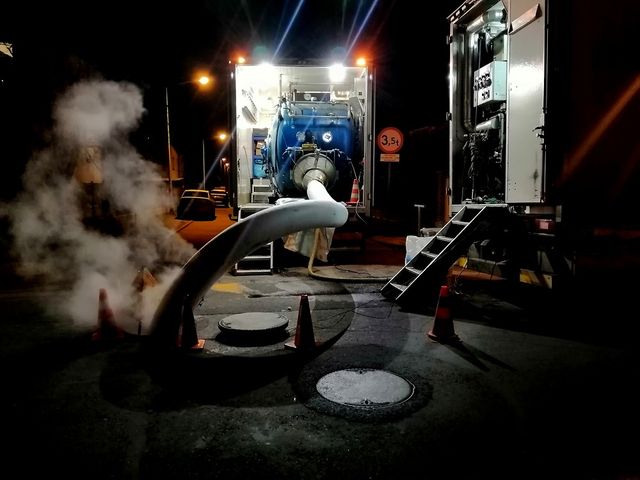

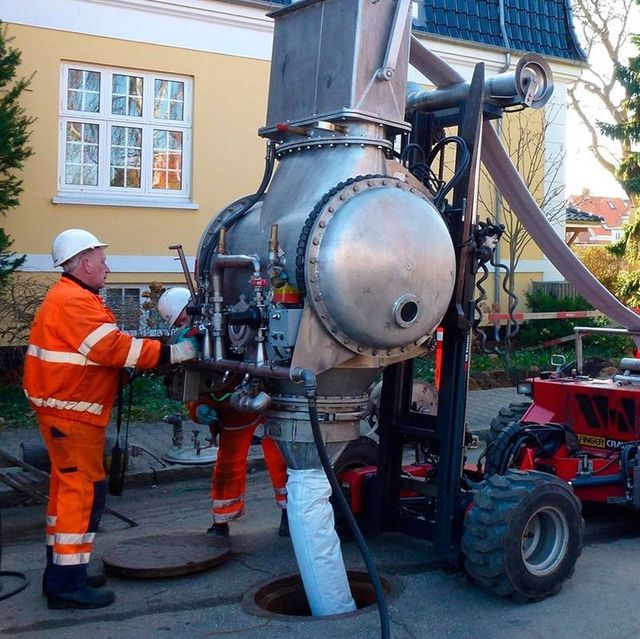

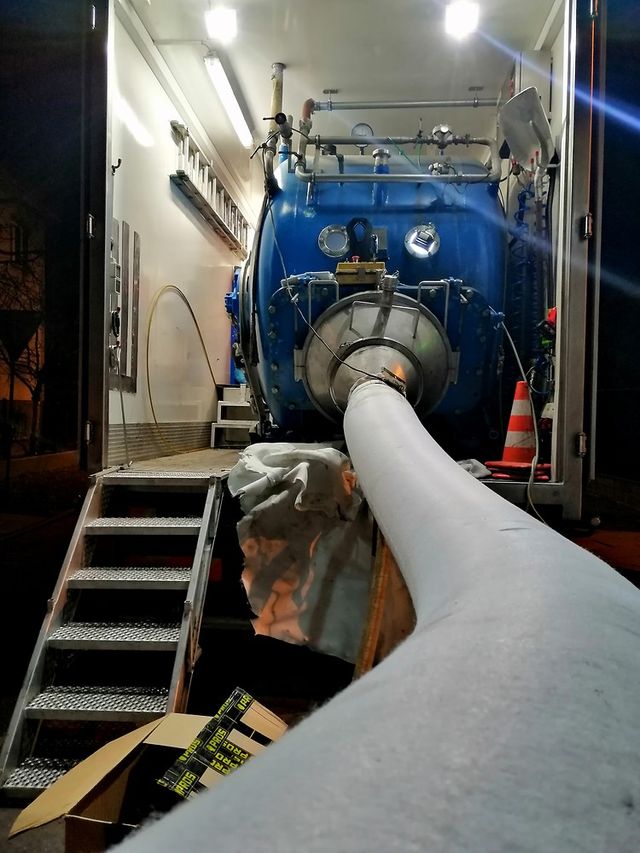

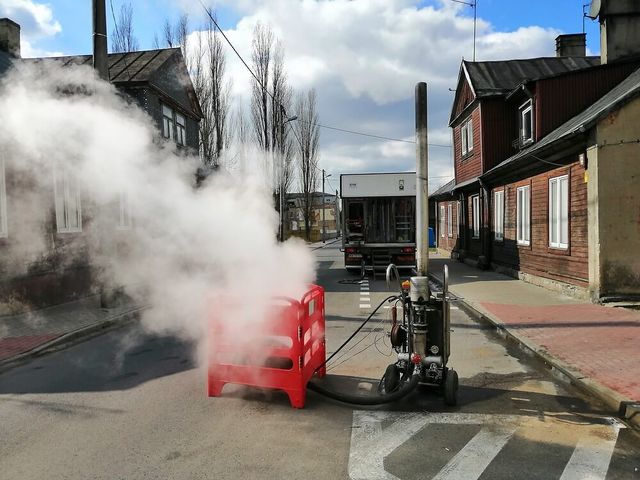

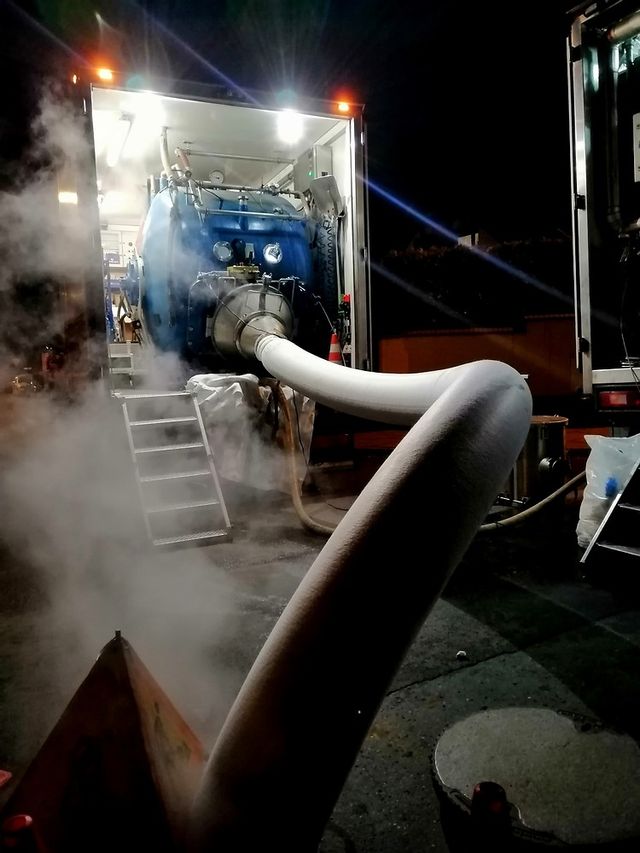

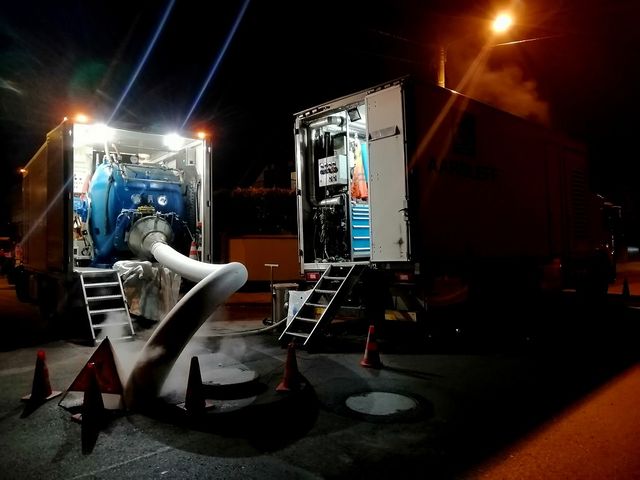

Renowacja przewodu za pomocą wykładzin renowacyjnych (rękawów) AARSLEFF utwardzanych gorącą parą polega na wprowadzeniu do odcinka przewodu membrany wewnętrznej (folii ochronnej) o odpowiedniej średnicy (w celu uniemożliwienia wypływu żywicy z rękawa lub napływu wód gruntowych), wyłożeniu wewnętrznej powierzchni przewodu rękawem AARSLEFF nasączonym żywicą, dopasowanie rękawa do kształtu przewodu przy pomocy pary pod ciśnieniem. Przed instalacją rękawa Aarsleff jest nawinięty w specjalnym bębnie inwersyjnym. Specjalny robot inwersyjny instaluje rękaw odpowiednio układając rękaw w rurze poddawanej renowacji za pomocą inwersji przy wykorzystaniu sprężonego powietrza. Następnie wprowadzony do przewodu rękaw jest utwardzany na terenie budowy, termicznie za pomocą pary, tworząc nową warstwę konstrukcyjną i uszczelniającą, wewnątrz poddawanego renowacji odcinka przewodu. Rękaw AARSLEFF montuje się wewnątrz remontowanego przewodu poprzez istniejący właz lub tymczasowo instalowany odcinek pionowy, w którym zamontowano pierścień pozwalający na odwrócenie rękawa. Przymocowany do tego pierścienia rękaw, pod wpływem nacisku pary wodnej, podlega odwróceniu, dotykając stroną nasączoną żywicą do ścianki remontowanego przewodu. Po wykonaniu pełnej inwersji rękawa, para, która wymuszała ten proces, zostaje podgrzana do temperatury około 80°C w celu termicznego utwardzenia żywicy, którą nasączony został rękaw. Po utwardzeniu rękawa AARSLEFF i schłodzeniu pary wodnej zmniejsza się ciśnienie we wnętrzu rury i odcina końcówki rękawa.

Ponadto przy zastosowaniu robota inwersyjnego istnieje możliwość wykonania renowacji w przypadku braku dostępu do obu końców rury poddawanej renowacji. W takim przypadku robot kalibracyjny jest odwrócony wewnątrz wkładki filcowej z cyrkulacją pary wewnątrz w celu utwardzenia rękawa.

CZAS INSTALACJI

Zazwyczaj montaż i utwardzanie rur o średnicach DN200–300 mm zajmie 2–5 godzin. Możliwe jest wykonanie 2-3 instalacji dziennie. Czas instalacji zależy jednakże również od długości rury.



ZAKRES INSTALACJI

Dn100 – dn800

Długość do 300m
