Renowacja rękawami utwardzanymi na miejscu za pomocą promieni UV

AARSLEFF Sp. z o.o. specjalizuje się w projektowaniu i wykonawstwie renowacji sieci kanalizacyjnych z wykorzystaniem technologii rękawa utwardzonego na miejscu z zastosowaniem światła UV.



Wykładziny renowacyjne AARSLEFF (Rękawy AARSLEFF) utwardzane światłem UV składają się z wkładki z włókien szklanych lub kombinacji włókien szklanych i poliestrowych nasączonych żywicą z powłoką odporną na wysokie temperatury tzw. membraną wewnętrzną. Każdy rękaw jest produkowany indywidulanie do konkretnej instalacji w naszej fabryce w Dani posiadającej certyfikat ISO. Podstawowymi elementami wykładzin renowacyjnych są:

  • membrana zewnętrzna, tzw. preliner (folia PE, PP lub PU),
  • włóknina (nośnik) z włókien szklanych lub kombinacji włókien szklanych i poliestrowych, nasączona żywicą poliestrową (UP) z fotoinicjatorami
  • membrana wewnętrzna (folia ochronna PA, PE, lub PU)

Wykładziny z włókna szklanego składają się z kilku tkanych warstw tkaniny z włókna szklanego ECR i posiada wysokie właściwości mechaniczne. Aarsleff-G-Liner jest zatwierdzony przez Dibt i ma przewidywany okres użytkowania 100 lat. Ponadto folia zewnętrzna chroni rekaw przed wodą gruntową i / lub uszkodzeniami mechanicznymi podczas wkładania.

INSTALACJA

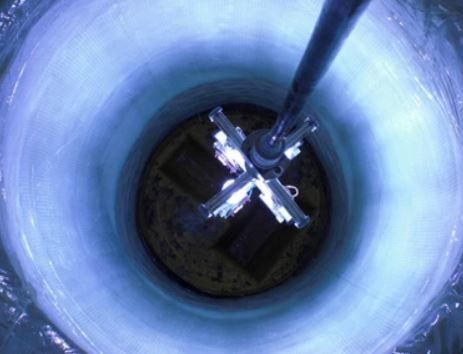

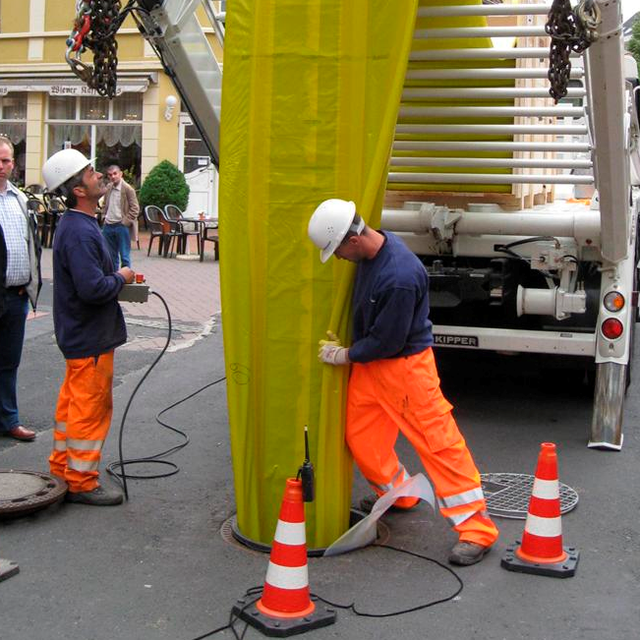

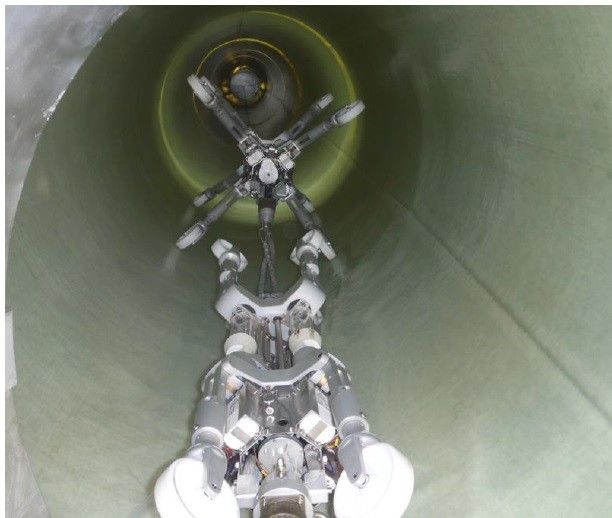

Najpierw do wnętrza rury poddawanej renowacji wciągamy folię poślizgową, która służy częściowo do ochrony, aby materiał rękawa nie uległ uszkodzeniu w trakcie wciągania, a częściowo w celu zmniejszenia tarcia materiału. Po zabezpieczeniu nad studnią rewizyjna przez którą instalowany jest rękawa ustawiane jest urządzenie wciągające. Wykładzina za pomocą liny wciągarki wciągana jest z jednoczesną kontrola procesu wciągania i siły uciągu. Następnie do specjalnie dostosowanej końcówki zostaje zainstalowana śluza potrzeba do zamontowania zespołu wózków lampowych oraz podłączenia przewodu ciśnieniowego, przez który podawane będzie powietrze mające na celu rozprężenie wykładziny do pożądanego kształtu rury poddawanej renowacji. Po rozprężeniu wkładki do wnętrza przewodu poprzez śluzę wprowadzany jest zespół wózków lampowych z zamontowanymi lampami UV przystosowanymi do emitowania fal świetlnych o odpowiedniej długości z kamerą, która zapewnia prawidłowe ułożenie wykładziny a jednocześnie pozwala na kontrole procesu utwardzania, które odbywa się podczas cofania zespołu lampowego. Proces utwardzania wykładziny przebiega pod wpływem promieniowania UV w trakcie przejazdu wózków z lampami UV prowadzonym z ustaloną prędkością, zależną od wymiarów naprawianego kanału i grubości wykładziny. Po instalacji za pomocą robota frezującego odcięte zostają końcówki w skrajnych studniach rewizyjnych oraz wycięte są przyłącza włączane „na ślepo” w utwardzonym przewodzie. Ponadto przy zastosowaniu robota inwersyjnego istnieje możliwość wykonania renowacji w przypadku braku dostępu do obu końców rury poddawanej renowacji. W takim przypadku robot kalibracyjny jest odwrócony wewnątrz wkładki filcowej z cyrkulacją pary wewnątrz w celu utwardzenia rękawa.

CZAS INSTALACJI

W zależności od wymiarów i długości rur wykonuje się od 1 do 3 instalacji dziennie. Czas utwardzania zależy bezpośrednio od długości rury.



ZAKRES INSTALACJI

Dn180 – dn1200

Długość do 500m
